Wat betekent 'Twin' en welke constructie past bij uw PV-route?

SAMENVATTING:Een zonnekabel met één-kern bevat één stroom-voerende geleider in zijn eigen isolatie en omhulsel. 'Twin-zonnekabel' is een marktterm die twee afzonderlijk geïsoleerde en omhulde PV-kabels kan beschrijven die naast elkaar zijn verbonden, of een verschillende twee-kernconstructie onder een gedeelde buitenmantel. Die zijn niet automatisch gelijkwaardig. Kies alleen twin als de positieve en negatieve geleiders dezelfde route volgen, de exacte montage voor het project wordt geaccepteerd, thermische correcties worden geverifieerd en elk uiteinde kan worden gescheiden en afgesloten zonder de afzonderlijke PV-kabels te beschadigen. Kies afzonderlijke kabels met enkele-kern als de polariteiten uiteenlopen, connectorstaarten onafhankelijke routering nodig hebben, grotere maten of speciale routes vereist zijn, of het projectbewijs alleen betrekking heeft op het individuele product met enkele-kern.

Voor de bredere reeks standaard-, spannings-, stroom-, lengte-, omgevings- en leverancierscontroles begint u met deselectiegids voor gelijkstroomkabels voor zonne-energie. Dit artikel beantwoordt een beperktere vraag: hoe moet een EPC of koper de fysieke-core- of twin-opstelling kiezen nadat de elektrische ontwerpinputs bekend zijn?

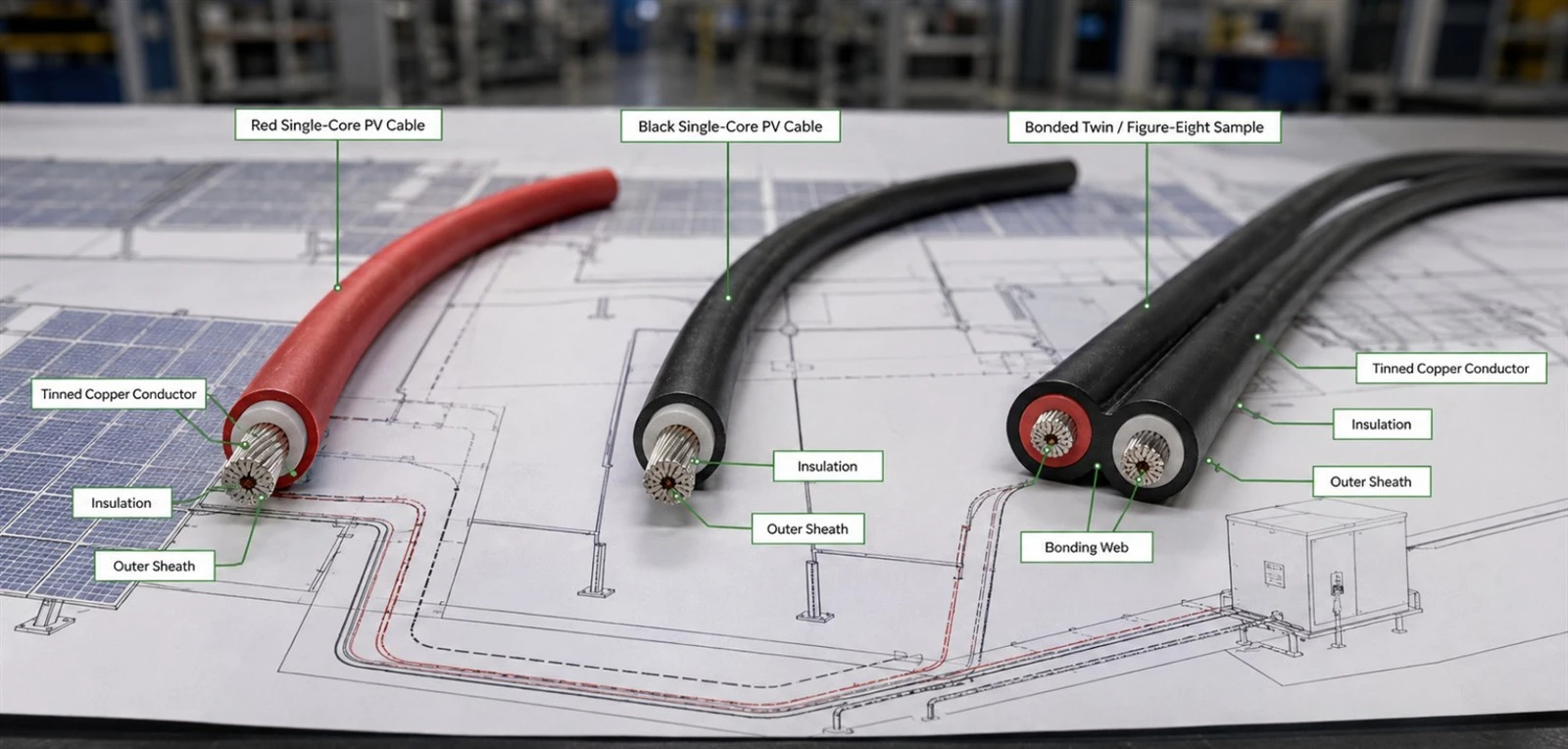

Een PV-kabel met enkele-kern heeft één geleider omgeven door het gespecificeerde isolatie- en mantelsysteem. Een compleet twee-polig DC-circuit gebruikt normaal gesproken ten minste één positieve en één negatieve geleider, dus twee enkel- kabels met enkele kern kunnen samen over de gehele route of een deel ervan reizen. Ze kunnen ook scheiden waar de array-indeling, modulekabels, combineringangen, omvormeringangen of beveiligingsapparaten verschillende paden vereisen.

EN 50618beschrijft flexibele, halogeen-vrije, enkel- PV-stroomkabels met kruis-verbonden isolatie en mantel.IEC 62930is ook van toepassing op enkel-kruis-gekruiste, geïsoleerde en omhulde stroomkabels voor de DC-zijde van PV-systemen tot 1,5 kV DC binnen het aangegeven toepassingsgebied. Deze reikwijdteverklaringen zijn van cruciaal belang voor het correct lezen van een claim over een dubbel product.

'Twee zonnekabels', 'dubbele- zonnekabel', 'duplex PV-kabel' en 'figuur-acht zonnekabel' zijn geen veilige vervangingen voor een constructietekening. Leveranciers kunnen de woorden anders gebruiken. Voordat u offertes vergelijkt, classificeert u het aangeboden product in een van de volgende constructies.

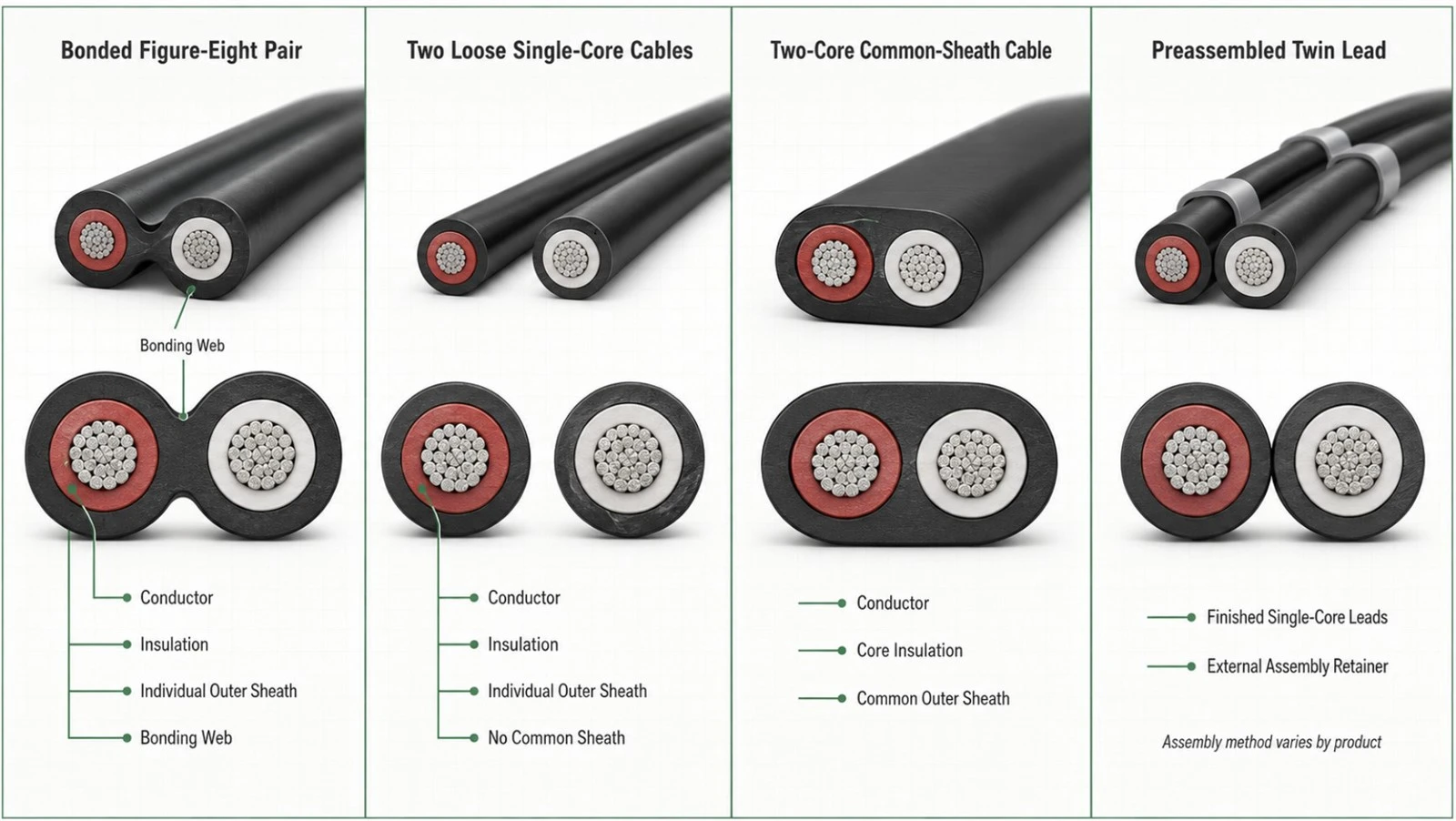

Een verbonden paar kan twee volledig omhulde enkele-kernleden behouden; een echte twee- kabel is dat misschien niet. Het marketingwoord 'twin' bewijst geen dubbele isolatie, geschiktheid voor 1,5 kV DC, gebruik buitenshuis, connectorcompatibiliteit of conformiteit met EN 50618/IEC 62930.

Het gepubliceerde toepassingsgebied van EN 50618 is bedoeld voor flexibele enkel- PV-kabels. Daarom heeft een leveranciersnaam zoals 'H1Z2Z2-K Twin Solar Cable' een product-specifieke uitleg nodig. Een mogelijke constructie bestaat uit twee H1Z2Z2-K-elementen met één kern die in een parallelle constructie zijn verbonden. Vraag in dat geval per onderdeel bewijsmateriaal op en aanvullend bewijsmateriaal of instructies voor de verlijming, scheiding, thermisch gedrag en beoogde installatie. Ga er niet van uit dat de dubbele constructie zelf verschijnt als een afzonderlijke gestandaardiseerde H1Z2Z2-K-kabelaanduiding.

Gebruik de live-versieEN 50618 H1Z2Z2-K zonnekabelpagina om de onderliggende constructie met één-kern te vergelijken en vraag vervolgens het tekeningen- en bewijspakket aan voor de exacte dubbele constructie.

Meld u aan voordat u publiceert of koopthoe u een zonnekabelcertificaat kunt verifiërennaar de exacte fabrikant, productaanduiding, geleidermaat en certificaatdatabase-invoer. Een single-core-certificaat mag niet stilzwijgend worden gepresenteerd als een certificaat voor een andere-core-constructie.

TÜV Rheinland verklaarde in 2018 dat 2 PfG 1169 en 2 PfG 1990 in oktober 2017 waren ingetrokken en dat aanbestedingen zouden moeten overgaan naar EN 50618 of IEC 62930. Formuleer dit als de gepubliceerde transitierichtlijnen van TÜV Rheinland, niet als een universele juridische conclusie voor elk land of voor elke bestaande installatie.De transitiebegeleiding van TÜV Rheinland

Wanneer een datasheet duidelijk 2×4 mm² gebruikt, betekent dit normaal gesproken twee geleiders en elke geleider heeft een nominale doorsnede- van 4 mm². Het betekent niet één geleider van 8 mm². Op dezelfde manier betekent 2×6 mm² normaal gesproken twee geleiders van 6 mm², niet één geleider van 12 mm². Bevestig de notatie van de leverancier, het aantal geleiders en de tekening in plaats van te vertrouwen op een titel op de markt.

Een dubbele opstelling verdubbelt niet automatisch de circuitcapaciteit. In een twee- DC-lus geleiden de positieve en negatieve geleiders de circuitstroom in tegengestelde richtingen. Toegestane stroom is afhankelijk van de exacte kabelconstructie, installatiemethode, omgevingstemperatuur, groepering, warmteafvoer en toepasselijke ontwerpmethode.

Als de onopgeloste vraag is of elke geleider 4 mm² of 6 mm² moet zijn, ga dan naarZonnekabel van 4 mm² versus 6 mm². Houd die beslissing over de elektrische dimensionering gescheiden van de latere keuze tussen twee losse kabels en een gebonden dubbele opstelling.

• Markeer de positieve en negatieve aansluitpunten op de module, aansluitdoos, combiner, scheidingsschakelaar en omvormer.
• Meet de gemeenschappelijke route waar beide conducteurs daadwerkelijk samen reizen; tel geen secties waar de polariteiten uiteenlopen.
• Markeer elk splitspunt, bocht, penetratie, overgang van bak/leiding, connectorstaart, wartel en aansluitkamer.
• Bevestig dat de dubbele constructie over de vereiste lengte kan worden gescheiden zonder de mantel van een van de onderdelen door te snijden of te verzwakken.
• Controleer de geometrie van de steun, de afmetingen van de clip, de richtingsbuiglimieten, de trekmethode, de beweging en de servicetoegang.
• Pas de exacte ampaciteit- en temperatuur-/groeperingscorrecties toe voor de geïnstalleerde opstelling.
• Controleer de milieu- en brandvereisten voor de volledige montage, inclusief het verbindingsweb of de gemeenschappelijke buitenmantel.
• Bevestig de certificaatomvang, productmarkering, haspelidentificatie en installatie-instructies vóór de inkooporder.

Deze routekaart onthult vaak een hybride antwoord: aparte single-kernmodulestaarten en eindzones, met een gedefinieerd dubbel gedeelte alleen op een rechte gedeelde homerun. Dat is een resultaat van het projectontwerp, geen universele aanbeveling.

Gebruik geen universeel percentage. Twee aangrenzende, belaste geleiders kunnen de warmte op een andere manier afvoeren dan twee enkel-kabels die met een andere afstand of methode zijn geïnstalleerd. Een verlijmd web, gemeenschappelijke bekleding, leiding, bak, dakoppervlak, omgevingstemperatuur en nabijgelegen circuits kunnen allemaal het thermische resultaat veranderen. Gebruik voor de daadwerkelijke installatie de exacte productgegevens en de lokaal geldende berekening of tabel.

De meest betrouwbare offerteaanvraag vraagt ​​de leverancier om de capaciteitsbasis en de installatieconditie te vermelden, in plaats van één huidig ​​nummer te adverteren. De projectontwerper toetst die basis vervolgens aan het echte traject. Als een leverancier zegt dat de twin- en single{2}}core-capaciteit altijd identiek zijn, vraag dan om de ondersteunende test of berekening en de bijbehorende voorwaarden.

Positieve en negatieve geleiders eindigen normaal gesproken afzonderlijk. Een verbonden tweelingpaar heeft daarom een ​​gecontroleerde splitsing nodig vóór twee individuele PV-connectoren, wartels of klemmen. Het gescheiden onderdeel moet de ronde buitendiameter, de integriteit van de mantel en de lengte behouden die nodig zijn voor het geselecteerde onderdeel. Een plat dubbelprofiel mag niet in één ronde connectorafdichting worden gedrukt, tenzij het exacte onderdeel daarvoor is ontworpen en goedgekeurd.

Connectorinstructies zijn product-specifiek. De assemblagedocumentatie van Stäubli identificeert bijvoorbeeld toegestane geleiderdoorsneden- en kabelbuiten-diameterbereiken voor bepaalde connectorconfiguraties. Gebruik de instructie voor het exacte connectormodel; draag zijn waarden niet over aan een andere familie of merk.

Gebruikcompatibiliteit met zonnekabels en connectorenvoor de volledige beoordeling van de geleider-grootte, streng, buiten-diameter, contact, afdichting, gereedschap en paring-. Dit artikel voegt alleen de dubbele-specifieke scheidings- en splits-vragen toe.





Wanneer afzonderlijke enkelvoudige{0}}zonnekabels meestal eenvoudiger zijn

• Modulekabels en korte inter-moduleverbindingen eindigen al als individuele positieve en negatieve kabels.
• De positieve en negatieve paden lopen uiteen of komen terecht in verschillende kanten van apparatuur.
• De route heeft grotere of minder algemeen verkrijgbare geleidermaten nodig.
• Strakke aansluitkamers vereisen onafhankelijke buigcontrole en kabelinvoer.
• De projectdocumentatie of het certificaatbereik heeft duidelijk betrekking op het enkele-kernproduct, maar niet op de dubbele assemblage.
• Toekomstige vervanging, probleemoplossing of routewijziging zijn in het voordeel van onafhankelijke leden.

.

Wanneer een geverifieerde dubbele zonnekabel nuttig kan zijn

• Beide polariteiten volgen het grootste deel van de afstand dezelfde ononderbroken thuis-route.
• De grootte, thermische basis, buiglimieten, ondersteuningssysteem en omgeving van het paar worden gedocumenteerd.
• Het installatieprogramma heeft een gedefinieerde, goedgekeurde methode om het web te splitsen en elk lid te beëindigen.
• Haspellengte en polariteitsidentificatie verminderen verwerkings- of koppelingsfouten voor herhaalbare routes.
• De bestemmingsmarkt, de EPC-specificatie en de inspectie-instantie accepteren de exacte constructie en het bewijsmateriaal.

Installatiegemak is alleen een geldige factor na elektrische geschiktheid en conformiteit. Twinkabel is niet automatisch sneller op een traject met veel aftakkingen, korte splitsecties, krappe bochten of incompatibele wartels.

Voor ondergrondse of natte routes raadpleegt u directe ingraving versus kabelgoot voor zonnekabel. Noch een dubbel formaat, noch een H1Z2Z2-K-stijlnaam alleen al bewijst directe-begraaf- of permanent-natte geschiktheid.

Als het project aluminium geleiders in een twin- of duplexconstructie voorstelt, bekijk dan de koperen en aluminium zonnekabel afzonderlijk; geleidermateriaal verandert weerstand, grootte, aansluitingen en overgangsvereisten.

Veelvoorkomende fouten bij het kopen van dubbele zonnekabels

Enkele-checklist voor offerteaanvragen voor enkele kern versus dubbele zonnekabel

• Land van bestemming, projectspecificatie, systeemspanning en toepasselijke kabelstandaard.
• Circuitstroom, lengte in één- richting, afmeting van de geleider, doel van de spanningsdaling- en thermische aannames.
• Exacte constructie: verbonden paar, los parallel paar, echte twee--kabel of voorgemonteerde kabel.
• Dwars-doorsnedetekening, aantal geleiders, oppervlakte per geleider, materiaal, strengklasse en weerstand.
• Isolatie/mantel van individuele elementen, totale afmetingen, materiaal van lijf/gemeenschappelijke mantel en kabelgewicht.
• Ampacity-basis, omgevings-/groeperingscorrectie, buigradius, trekmethode en ondersteunde installatie.
• Vereiste splitslengte, scheidingsmethode, connector/wartel/terminalmodel en kabeldiameter-bereik.
• UV-, water-, chemicaliën-, brand-, begravings-/leiding- en bewegingsvereisten voor de exacte route.
• Certificaat/lijst, model en omvang, kabelmarkering, fabriekstest, haspellengte en traceerbaarheid.
• Vereisten voor monsters, verpakking, MOQ, leveringsschema, garantie en wijziging-.

Vergelijk de huidige commerciële opties van SINELINK, beginnend metH1Z2Z2-K dubbele zonnekabelen vraag vóór publicatie de exacte product-URL, tekening en actueel bewijsmateriaal op.

Voor vragen over verouderde-ontwerpen kunt u het aanbod bekijkenPV1-F dubbele zonnekabelalleen na bevestiging van de huidige acceptatie van de bestemmingsmarkt en de toepasselijke certificeringsbasis.

Voor projecten waarbij modulekabels, string-homeruns, combineruitgangen en omvormer-zijroutes worden gecombineerd, moet u de architectuur op één lijn brengen via deKabeloplossing voor PV-krachtcentrales.

Documenteer bij vervangingswerkzaamheden het oude traject en de storingstoestand met behulp van deLevensduur van zonnekabels en vervangingsgidsvoordat u overstapt van een onafhankelijke enkel-kabel naar een dubbele kabel.

Vraag een beoordeling van Single{0}}Core versus Twin Solar Cable aan

Stuur het projectland, de routetekening, de gebruikelijke- run- en splitlengtes, stroom, spanning, voorgestelde geleidergrootte, installatiemethode, connector-/wartelmodellen en vereiste standaard. SINELINK kan de beschikbare productgegevens en offerteomvang ter vergelijking ordenen. Het definitieve ontwerp, de conformiteit en de goedkeuring van de installatie blijven in handen van de gekwalificeerde professionals van het project en de toepasselijke autoriteit.

Vraag een beoordeling van Single{0}}Core versus Twin Solar Cable aan

Veelgestelde vragen

Wat is dubbele zonnekabel?

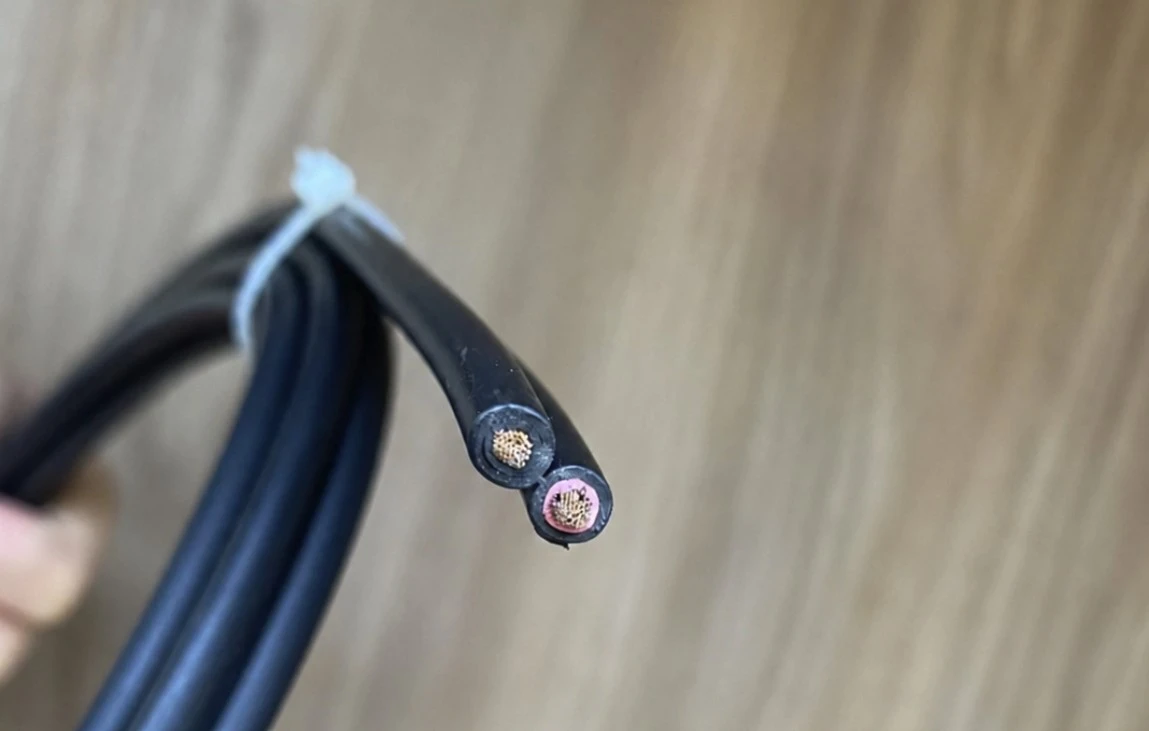

Het is een marktterm voor een PV-kabelarrangement met twee- leden. Het kunnen twee complete enkel-kabels zijn die naast elkaar zijn verbonden, twee losse kabels die samen worden geleverd, een echte twee-kabel of een voorgemonteerde dubbele kabel. Vraag naar de tekening.

Is een dubbele zonnekabel hetzelfde als een twee-kabel?

Niet altijd. Een met elkaar verbonden -achtpaar kan twee afzonderlijk omhulde enkele- kernelementen bevatten, terwijl een echte twee- kabel een andere algehele constructie heeft.

Wat betekent zonnekabel van 2×6 mm²?

Normaal gesproken betekent dit twee geleiders, elk met een nominaal oppervlak van 6 mm². Bevestig de leveranciersnotatie en tekening; het is niet één geleider van 12 mm².

Draagt ​​een dubbele zonnekabel twee keer zoveel stroom als een enkel-kabel?

Nee. Positieve en negatieve geleiders in het circuit voeren de circuitstroom. Voor de exacte constructie en installatie moet de capaciteit worden gecontroleerd.

Is de H1Z2Z2-K dubbele kabel gecertificeerd volgens EN 50618?

Het gepubliceerde toepassingsgebied van EN 50618 geldt voor enkel- kabels. Controleer of het product bestaat uit twee conforme afzonderlijke-kernleden in een samenstel en welk bewijsmateriaal de volledige aangeboden constructie dekt.

Kunnen dubbele zonnekabels MC4-type connectoren gebruiken?

Elk gescheiden kabeluiteinde moet exact overeenkomen met de vereisten voor de geleider, streng, buiten-buitendiameter, afdichting, contact en gereedschap van de connector. Plaats geen plat dubbel profiel in één ronde afdichting, tenzij goedgekeurd.

Kan een dubbele zonnekabel in een kabelgoot worden geïnstalleerd?

Alleen na controle van de volledige kabelafmetingen, vulling, trekken, buigen, warmte-/groeperingscorrectie, natte-geschiktheid van de locatie en lokale regels voor de route.

Kunnen dubbele zonnekabels direct ingegraven worden?

Het dubbele formaat bewijst niet dat het geschikt is voor begraven. Bevestig het exacte certificaat van het eindproduct, het gegevensblad, de constructie van de mantel en de installatie-instructies.

Is dubbele zonnekabel beter voor daken?

Het kan een lange gedeelde route vereenvoudigen, maar aparte kabels met één- kern kunnen gemakkelijker zijn rond modulekabels, aftakkingen, krappe bochten en individuele apparatuuringangen. Gebruik de routekaart.

Is een dubbele zonnekabel hetzelfde als een dubbele-en-aardkabel?

Nee. Twin-en-Earth is een bedradingsconstructie-voor gebouwen en mag niet worden behandeld als PV-kabel zonder de exacte PV-waarde, milieugeschiktheid en projectacceptatie.

Moet ik een PV1-F twin- of H1Z2Z2-K twin-kabel kopen?

Begin met de doelmarkt en de huidige projectvereisten. TÜV Rheinland heeft gepubliceerd dat 2 PfG 1169 in 2017 is ingetrokken; verifieer elke PV1-F-aanbieding en gebruik waar nodig EN 50618/IEC 62930-bewijsmateriaal.

Technische referenties

IEC 62930:2017 - Elektrische kabels voor fotovoltaïsche systemenmet een nominale spanning van 1,5 kV DC - Officieel IEC-record; gepubliceerde scope is een enkel-aderige PV-kabel.

DIN EN 50618:2015-11 - Elektrische kabels voor fotovoltaïsche systemen- Officiële standaarden-uitgeversrecord; scopeoverzicht beschrijft flexibele enkel-kabels.

IEC 62548-1:2023 - Fotovoltaïsche arrays - Ontwerpvereisten- Officieel IEC-document met betrekking tot het ontwerp van PV-arrays en de vereisten voor DC-bedrading.

TÜV Rheinland - Nieuwe internationale vereisten voor fabrikanten van PV-kabels- Officiële overgangskennisgeving met betrekking tot 2 PfG 1169/1990 en EN 50618/IEC 62930.

Stäubli MA231 - Montage-instructies MC4-connector- Voorbeeld van de fabrikant met product-specifieke geleiderdoorsnede- en kabel-diameterbereiken.
